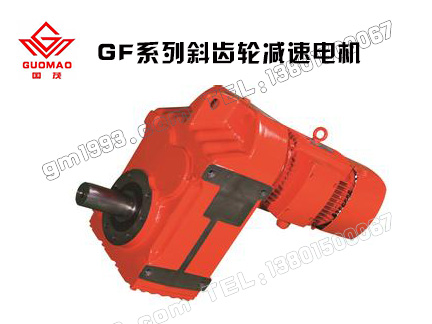

產品名稱: f系列減速機
產品類型: 斜齒輪硬齒面減速機
產品型號: GFAT107-
-37.73-M5-IEC 發布時間: 2018-12-11
- 產品描述
- f系列減速機簡稱f減速機，各軸之間的位置都互為平行關系，因而亦稱為平行軸斜齒輪減速機。由兩級或三級斜齒輪構成。它與s系列減速機、k系列減速機、r系列減速機統稱為四大系列減速電機。
f系列減速機安裝方式1.GF型：底腳安裝，輸出軸為實心軸2.GFF型：B5法蘭安裝，輸出軸為實心軸3.GFA型：軸裝式，輸出軸為空心軸的f系列齒輪減速機4.GFAF型：B5法蘭安裝，輸出軸為空心軸的f減速機5.GFAZ型：B14法蘭空心軸安裝的f系列減速機6.GFH型：空心軸鎖緊盤安裝7.GFHF型：B5法蘭空心軸鎖緊盤安裝8.GFHZ型：B14法蘭空心軸鎖緊盤安裝9.GFAT/GFHT型：即在GFA/GFH型上增加防轉臂等附件后的派生型10.GF..SZ..AD..型：輸入軸型11.GF..R型：GF系列減速機和GR系列斜齒輪減速機的組合
f系列減速機型號表示方法GFAT107-<Y22-4P>-37.73-M5-IECGFAT：軸裝式f減速機，輸出軸為空心軸帶防轉臂等附件107：f系列齒輪減速機的機型<Y22-4P>：客戶自配Y22KW-4P電機，當電機由我廠配置并裝好時不帶"<>"37.73:減速機傳動比M5:減速機安裝形式IEC：電機與f系列減速機靠法蘭連接，默認不帶IEC即減速機與電機直聯連接關于f系列齒輪減速機選型問題參見：斜齒輪減速機如何選型f系列減速機安裝形式定義M1：電機水平放置，減速機底部朝下M2：f減速機的電機居下M3：電機水平放置，減速機底部朝上M4：電機居上M5：電機水平放置，當減速機在M1安裝位置時，從電機方向看，f系列齒輪減速機的左面旋轉到下方位置M6：電機水平放置，當f減速機在M1安裝位置時，從電機方向看，減速機的左面旋轉到上方位置
